01行业主张

MEDICAL / DIAGNOSTIC EQUIPMENT

厚片吸塑医疗与诊断设备外壳

Q: 医疗与诊断设备年需求300—3,000件适合厚片吸塑吗？

300—3,000件可作为项目评估数量，不能单凭年量决定工艺。结合尺寸、装配、板材及模具与单件成本进行对比报价。

Q: 医疗与诊断设备吸塑部件最大尺寸和板厚是多少？

单件最大2600×1600×600毫米，板材最厚15毫米，外壳常用8—10毫米；成品尺寸按结构与修边余量评估。

Q: 医疗与诊断设备吸塑件应说明哪些板材要求？

可成型ABS、PC、PVC、PETG、PP；透明部件可评估PC或PETG。PE、耐候、阻燃、防静电牌号按项目采购并打样。

Q: 医疗与诊断设备厚片吸塑模具要几周，费用如何对比？

模具费低于同类注塑模的1/10，制作约1—3周；同类注塑模约6—10周，具体按图纸与材料报价。

Q: 医疗与诊断设备项目如何在2个工作日内获得评估？

提供图纸或照片、尺寸、年量与首批量、装配接口及使用环境。4小时响应，2个工作日提供适用性评估和对比报价。

年产几百台的医疗设备，外壳也能有注塑件的质感。

厚片吸塑医疗与诊断设备外壳由加热板材成型；方宇单件最大2600×1600×600毫米，板材最厚15毫米，外壳常用8—10毫米。模具约1—3周，费用低于同类注塑模的1/10。

发图纸，2 个工作日答复关键细节

最大成型尺寸: 2600×1600×600mm长 × 宽 × 高，单件一次成型
最厚板材: 15mm设备外壳常用 8–10 mm
模具周期: 1–3周同尺寸注塑模约 6–10 周
模具投入: <1/10约为同尺寸注塑模的十分之一以内

01量小也开得起模: 几百台的项目，模具约 1–3 周
02少拼缝、好擦拭: 大面一体成型，接缝少
03成套外观: 面框、侧板同色同纹，成套确认

02可做部件

医疗与诊断设备的厚片吸塑部件

从操作面，
到可拆的侧板。

医疗设备上适合厚壁吸塑的外装件：

诊断仪器
实验室分析
理疗与美容设备
移动设备单元

01

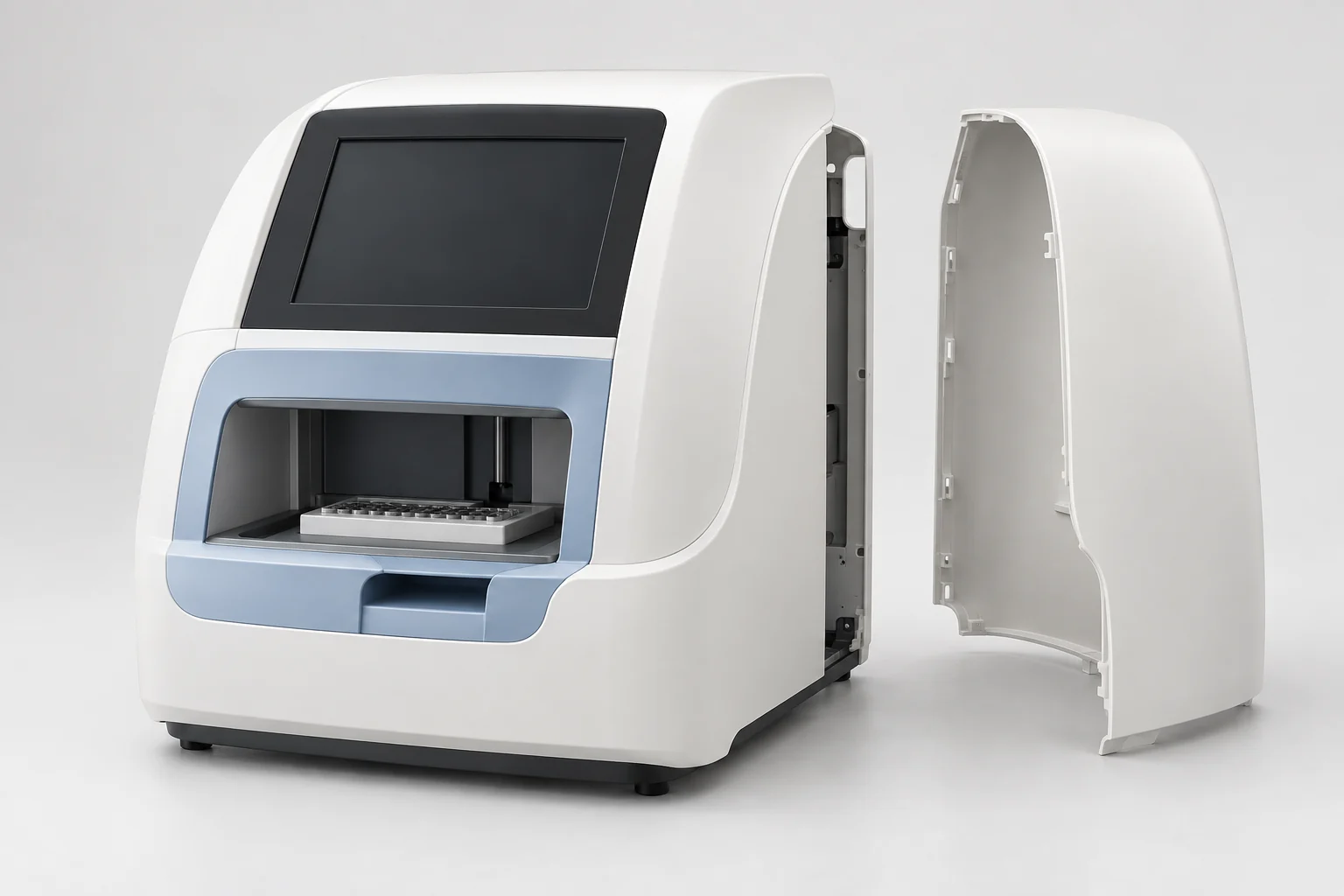

主机外壳与上下壳
大曲面、大圆角一体成型，接缝少，表面好擦拭。
02
前面框与操作面板
按显示屏、按键和接口图纸开孔，边缘去毛刺。
03
侧板与检修盖
围绕滤网、模块和维修入口分件，拆装不碰相邻件。
04
设备部件周转内衬
运输和装配周转时保护外观件，按零件仿形定位。

03应用实例

厚片吸塑部件图片与用途

应用实例：
看得见的吸塑件。

从方宇企业简介中挑出与本行业相关的吸塑件。需要类似的部件，发图纸或照片即可评估。

发图纸，2 个工作日答复

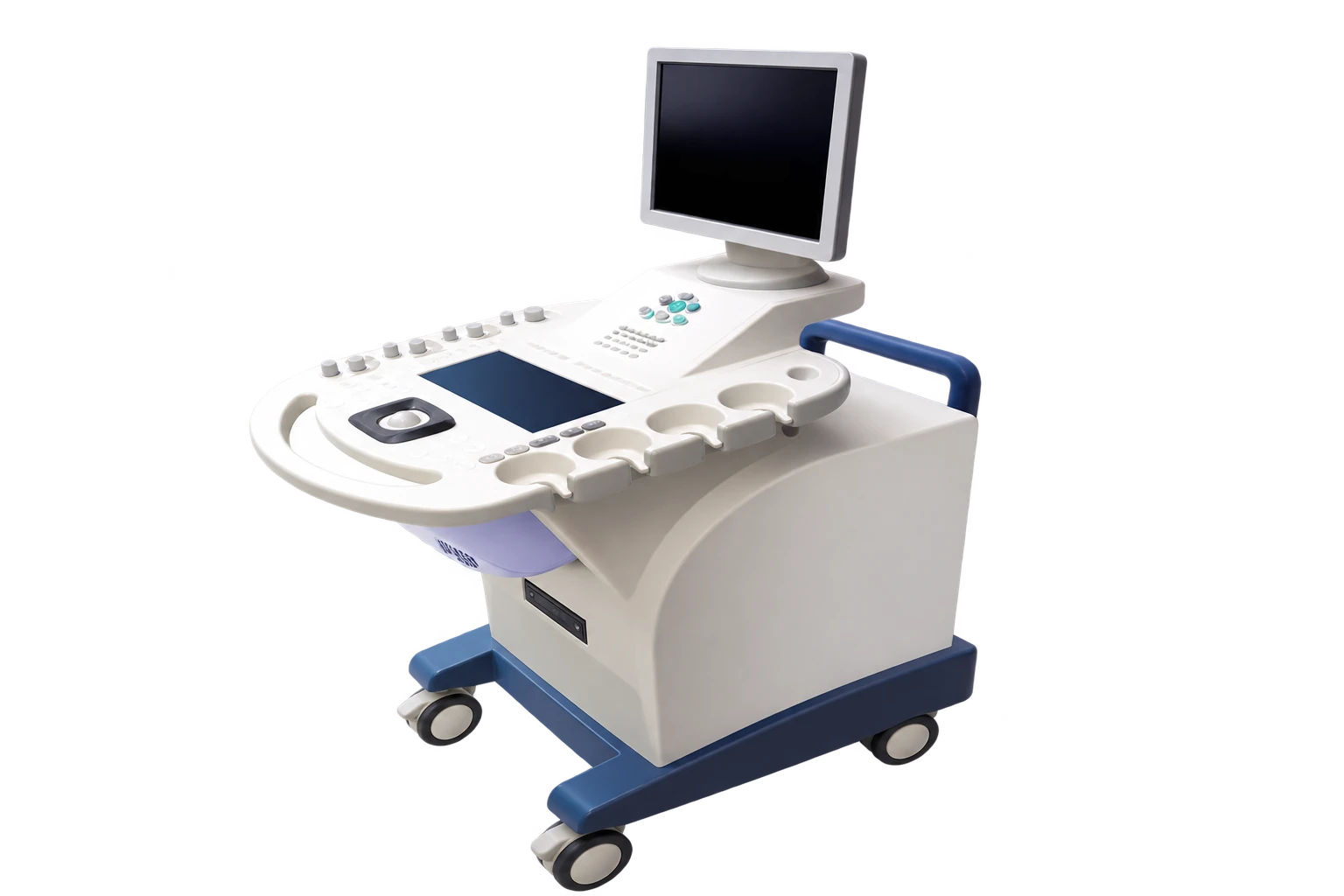

医疗机械外壳

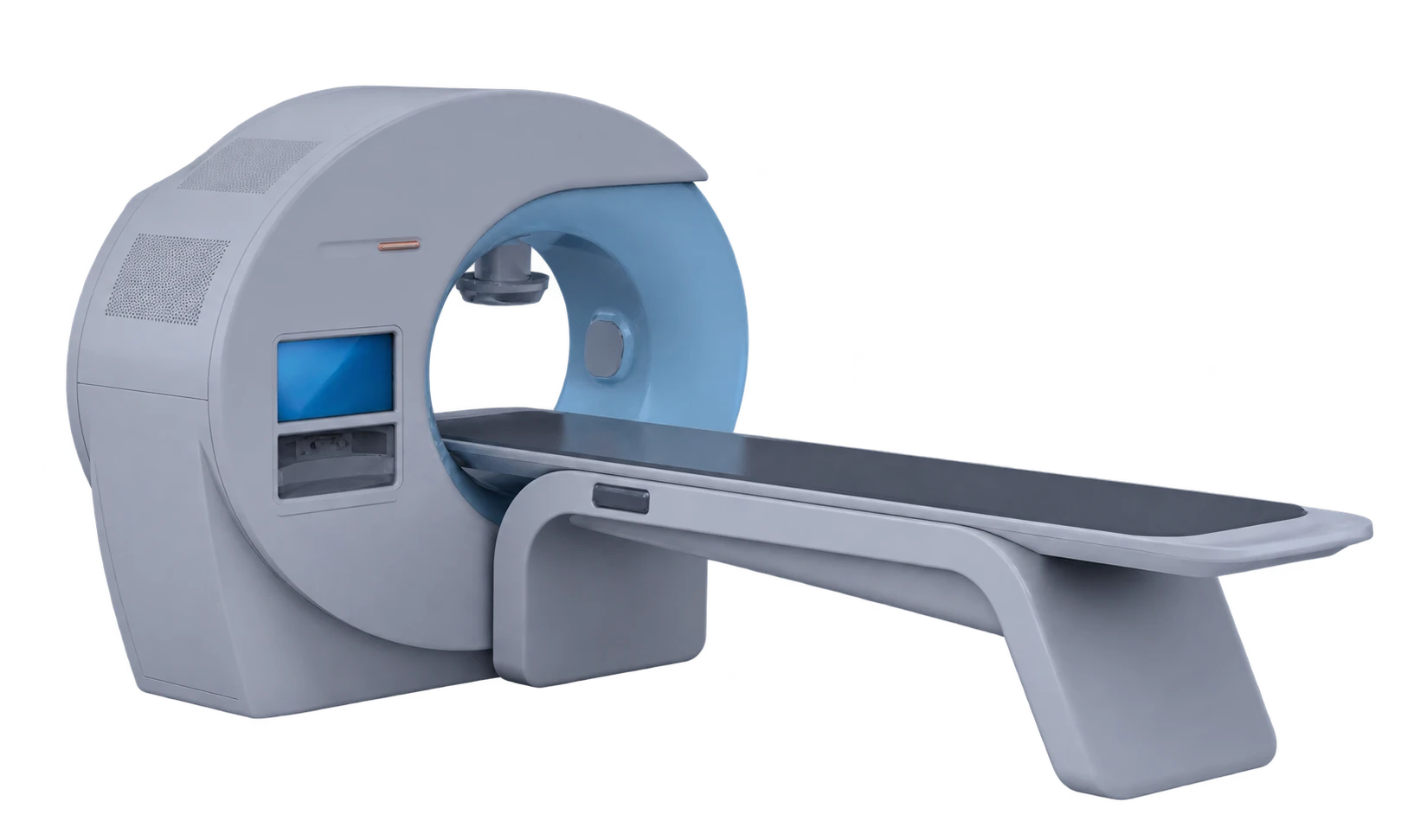

大型医疗设备外壳
医疗美容设备外壳
汗蒸舱外壳
美容仪器机箱

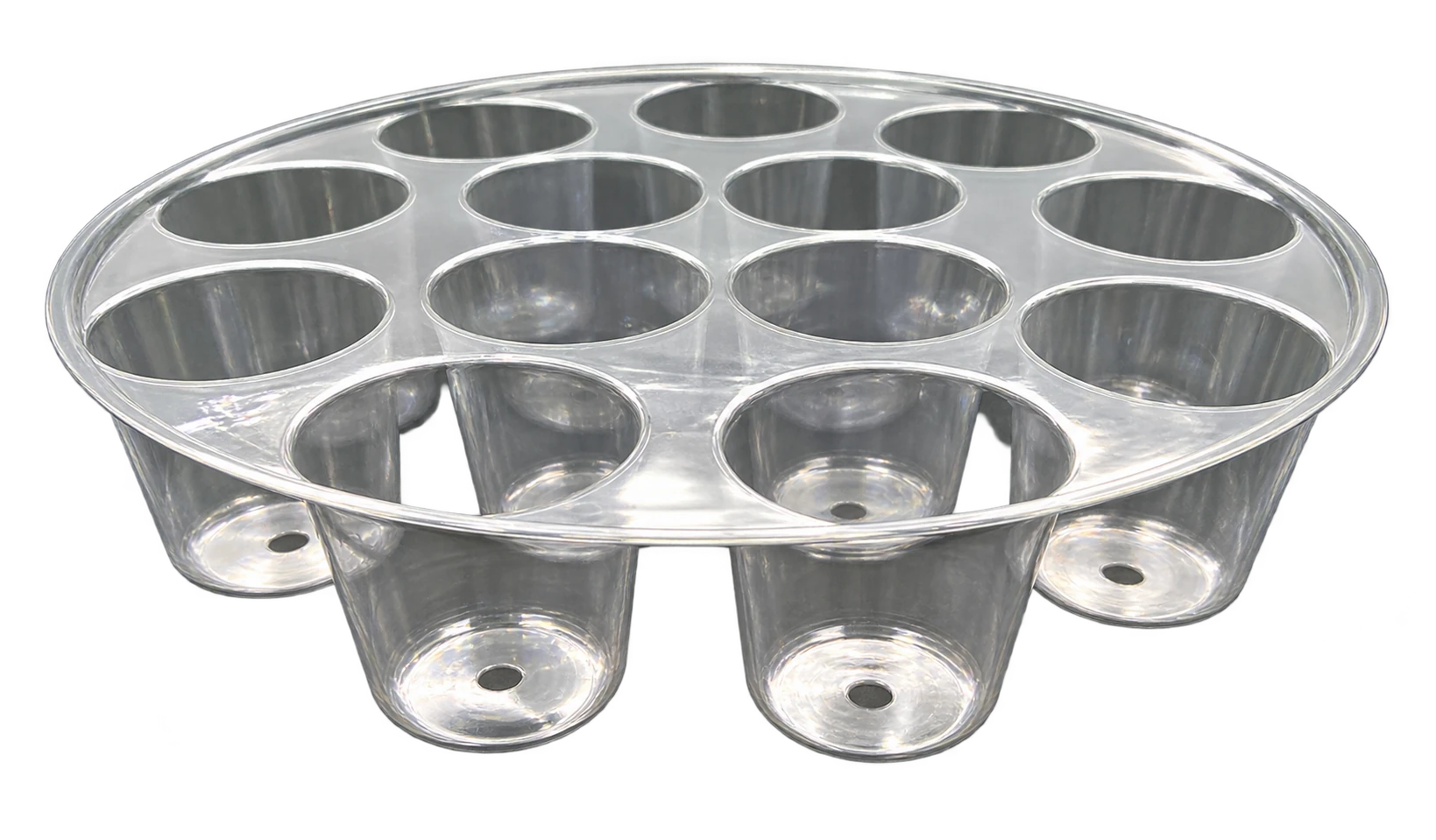

医疗器械托盘

图片取自方宇企业简介；部分为整机照片，吸塑件为图注所示部位。

04工艺对比

吸塑与其他制造工艺的比较

几百台到几千台，
正是厚壁吸塑的区间。

按年需求看，两种做法的分界：

发图纸，2 个工作日答复

年需求	厚壁吸塑	注塑
100–500 台	模具投入低，约 1–3 周出模	模具费难以摊薄
500–3,000 台	适合；年约 3,000 件可申请免模具费评估	视外形与细节评估
1 万台以上	可以做，但单件成本通常高于注塑	单件成本更低，更适合
两面精细细节	一面外观为主	两面都精细

以上为一般比较，具体以图纸、材料和数量评估为准。

05关键细节

装配、检修与接口设计

外壳的考验，
从每天的擦拭开始。

医疗设备的外壳每天被手摸、被擦拭。三件事在开模前定好：

原理示意，不表示实际尺寸

擦拭接触面

告诉我们清洁剂名称、浓度和擦拭方式，我们用板材样板做擦拭对比，看颜色和光泽变化。

需要：清洁剂信息与使用方式

06材料建议

板材与行业使用要求

从具体药剂，
谈到具体材料。

常用板材 8–10 mm，最厚 15 mm。

了解厚壁吸塑工艺

一般外壳与面框	ABS 最常用：刚性好、易加工、颜色可调。
耐冲击	PC，或 ABS 加厚并增加翻边、加强轮廓。
耐清洁剂	按实际清洁剂做擦拭对比后定板材，不凭经验承诺。
透明视窗	PC 或 PETG。

外壳选材不代表整机医疗认证；患者接触、无菌部件不在本页范围。
